针式打印机打印头的工作原理

针式打印机的主要部件是打印头，通常所讲的9针、16针和24针打印机说的就是打印头上的打印针的数目。打印头按击针方式可分为螺管式、拍合式、储能式、音圈式和压电式。

这里以24针打印头为例说明其工作原理。

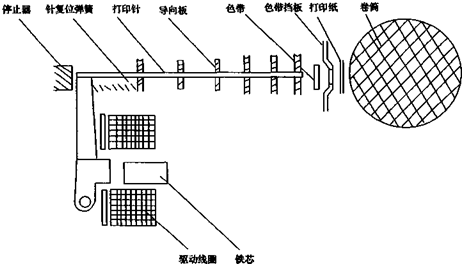

24针打印头的工作原理图

　　图是24针拍合式打印头的工作原理图，在每根打印针的前面(从打印针的后面向前看)有一个环行扼铁，环行扼铁的四周排列着12个线圈和12根打印针(打印头分为两层，每层12根打印针，上层12根为长针，下层12根为短针），每层12根打印针在环行圆周上均匀排列，并沿导向板上的导向槽在打印头顶部穿出，形成两列平行排列的打印针。

由图可以看出，平时打印针受复位弹簧的弹力作用处于离开驱动线圈状态，当驱动线圈通过电流时，激励打印针尾部的衔铁向驱动线圈运动，同时带动打印针沿着多层导向板向色带撞击，使色带和打印纸压向卷筒。这时，色带上的油墨被打印针的撞击渗透到打印纸上，留下一个小圆点。当驱动线圈中的电流消失后，打印针被复位弹簧复位回到原始状态，完成一次打印动作。这种拍合式打印头，打印针加速快，出针频率高，由于打印针分为两层，更有利于更换打印针，且长针断了可以作短针使用。

这种打印头出针频率可达2000Hz以上。打印针可以集中排列，无须弯曲，打印针的长度可短至10mm-50mm，因而打印头的体积小。

储能式打印头与拍合式打印头工作原理图相同。在每根打印针的后面(从打印针的后面向前看)有一个环行扼铁，环行扼铁的四周排列着24个消磁线圈、24个衔铁弹簧片和24根打印针。24根打印针在环行圆周上均勻排列，并沿导向板上的导向槽在打印头顶部穿出，形成两列平行排列的打印针。

储能式打印头的工作原理是用永久磁铁作用于弹簧，使打印针缩在打印头内处于储能状态，即打印针储存了击打能量。当消磁线团通电后，产生与永久磁铁磁场方向相反的磁场，即减少了永久磁铁的磁通量，抵消了永久磁铁对打印针后部衔铁和弹簧片的吸引，使弹簧片驱动打印针向前飞行，完成打印动作。此种打印头的优点是功耗低和打印速度快。

这种打印头与拍合式打印头相比，其衔铁弹簧片释放的电磁力较小，仅为永磁吸力与弹簧片之差值，故线圈上激磁电流较小，功耗低;通电持续时间也较短，出针频率可高达3000Hz;它具有明显的高速性、稳定性、经济性、低噪声和小型化的优点。

不管怎样说，针式打印机精度都很低、噪声大、容易断针、速度慢，因此面临淘汰，目前主要应用在打印存折、票据、蜡纸等，如银行、收费场所。
